山寨本完全拆解对比品牌 / BRAND NAME vs BOOTLEG NETBOOK

發表 由 Admin 于 周三 10月 21, 2009 11:55 pm

藍 / BLUE = BRAND NAME MANUFACTURED BY MAJOR OEM FACTORIES
紅 / RED = BOOTLEG ASSEMBLED BY NON-QUALIFIED SMALL FACTORIES



山寨上网本已经越来越频繁地出现在华南地区尤其是深圳这样的IT产品“前线地带”,在卖场中形成了一道特别的风景,且已有向全国各地蔓延的趋势。其中,很多机型的零售价格只有1800元甚至更低,仅相当于某些一线品牌同类产品价格的一半,相当震撼。


从拆解看廉价山寨上网本

由于相对品牌上网本在成本上存在巨大差异,不少消费者都对山寨上网本非常好奇。除了售前和售后成本之外,山寨上网本产品本身是如何做到比品牌上网本便宜千余元的?为此,我们找到了一台市场上零售的山寨上网本并对其进行拆解,从产品内部的设计和做工等方面上探求其廉价的原因。为了方便读者更好地理解,我们用手边一款品牌上网本进行对比。


山寨上网本外表光鲜,内在质量又如何?


暴力拆解现场

拆开外壳后,我们一眼就发现山寨上网本的C面内侧没有覆盖锡纸,且C面内侧和D面内侧都没有进行金属喷漆,而这是恰恰是防止机身内部电磁泄露的有效措施。


C面内侧(右侧为山寨上网本)


上网本D面内侧(右为山寨上网本)

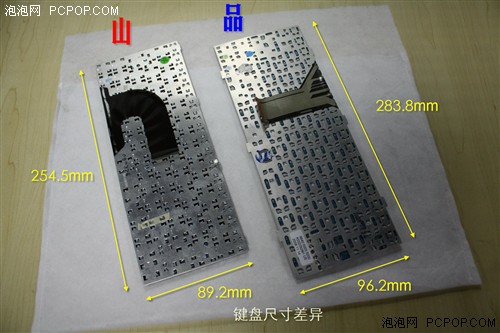

键盘底部(左为山寨上网本,右为品牌上网本)

品牌上网本的键盘尺寸明显大于山寨上网本,虽然增加了不少成本但是让使用的舒适度得到了非常大的提升。同时山寨上网本键盘底部的金属板非常“柔软”,重量也很轻。

将主板取下,可以看到山寨上网本主板的走线并不规整,元器件杂乱地堆在一起。另外,品牌上网本主板的一些接口上设计有垫片,中间为海绵,被涂有金属漆的布制材料包裹,能够在抗静电保护接口的同时提到缓冲作用,帮助主板更好地固定在外壳中。


主板(左为品牌上网本,右为山寨上网本)


接口(上为品牌上网本,下为山寨上网本)


键盘底部细节(左为品牌上网本,右为山寨上网本)

品牌上网本的键盘下部采用了工业上常见的圆形双面胶固定,而山寨上网本键盘下的双面胶非常不规则,或许是通过人力从家用的双面胶带上剪下来的。
初次看到山寨上网本的处理器时,让人触目惊心,英特尔Atom处理器竟然是被简单固定后用胶“粘”上的,真是很难找到恰当的词汇来形容这样的设计...


品牌上网本的处理器


山寨上网本的处理器


扬声器(左为品牌上网本,右为山寨上网本)

虽然上网本由于体积限制等因素,音质表现不能与普通笔记本相比,但品牌上网本尽可能采用优化设计进行一定程度地改善,而山寨上网本的扬声器几乎简陋到了极点。

功能和接口方面,品牌上网本在设计时会考虑日后的扩展,下图中主板上的空位就是为3G无线模块预留的,甚至还保留了RJ-11调制解调器接口,方便随时为用户的特殊需求而扩充。


品牌上网本的主板扩展位


品牌上网本的接口扩展位


品牌上网本的无线网卡天线

无线网卡的天线采用了回旋造型,可以在不占用过多空间的同时增强信号强度和稳定性,山寨上网本上难以见到类似的设计。
另外,我们在拆解过程中发现,品牌上网本内部的走线比较规矩,用卡位和胶带固定,而山寨上网本的走线则非常地“随意”。


品牌上网本内部走線


品牌上网本的主板细節


品牌上网本的插接件接口


山寨上网本的插接件接口

可以看到,品牌上网本内部接口的插接件有很多编号,说明这些器件均来自正规的生产工厂。山寨上网本的内部插接件上有不少易碎贴,很让人怀疑器件的“来路”,难道是从批发商处单独买来的?

最后,让我们来看看两款上网本的零部件规格。其中,这台品牌上网本采用了三星内存(SAMSUNG),规格为DDR2-667,默认时序分别5-5-5-12(CL-tRCD-tRP-tRAS-CR),山寨上网本的DDR2-800内存来自昱联科技(Asint)。两款上网本的硬盘皆为西部数据(Western Digital)出品的蓝版天蝎,型号是WD1600BEVT,产地不同。值得注意的是,山寨上网本的内存和硬盘都有易碎贴。


与品牌上网本采用三星原厂内存不同,山寨上网本采用了不知名品牌的产品


内存对比


虽然都采用WD 160G硬盘,但是大有区别


硬盘对比


山寨上网本采用的散热片之简陋令小编震惊

除了前面提到的处理器固定方式,这也是最令我们震惊的地方之一,山寨上网本的“散热铁片”与品牌上网本上的铝制散热片形成了鲜明的对比。
小结:通过上面的内部拆解对比,我们可以较为清晰地看到山寨上网本与品牌上网本之间的内部设计和用料做工存在明显差别,很多结构和设计能省则省,选用的元器件也是同类产品较廉价的,因为整机成本得以大幅降低。至于这些差别对日常应用所造成的影响,我们会在以后的文章进行探讨,敬请各位继续关注。
